Das Wichtigste auf einen Blick
Was ist eine Horizontalsperre aus Bitumen?

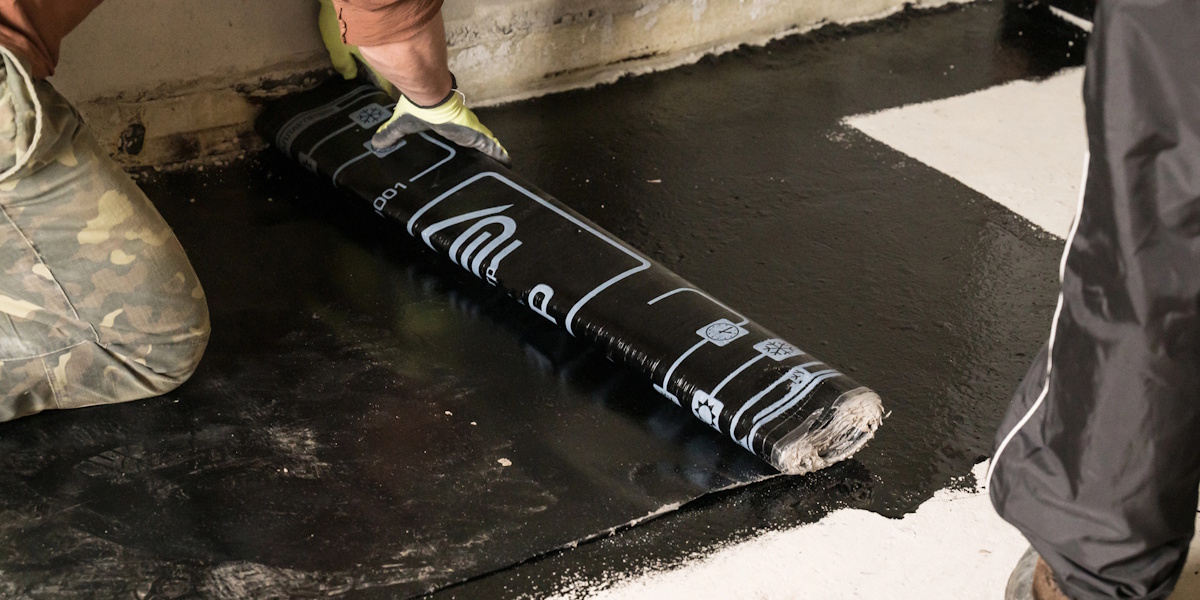

Bitumenbahnen stellen im Neubau die gängigste Form der Horizontalsperre dar. Sie werden in einer exakt definierten Lage im Mauerwerk eingebaut und bilden eine wasserundurchlässige Barriere gegen aufsteigende Feuchtigkeit.
Bitumen ist ein erdölbasierter Baustoff mit zähflüssiger Konsistenz, der sich durch seine hervorragenden wasserdichten Eigenschaften auszeichnet. Im Gegensatz zur älteren Teerpappe oder Dachpappe, die teilweise noch in Altbauten anzutreffen ist, bieten moderne Bitumenbahnen eine deutlich höhere Beständigkeit gegen Alterung und mechanische Belastung.
Die Einbaulage folgt klaren Vorgaben. Nach DIN 18533 für erdberührte Bauteile wird die Bitumen Schweißbahn im Rahmen der Bauwerksabdichtung auf dem Fundament oder der Bodenplatte verlegt. Eine zweite Sperrschicht befindet sich häufig unterhalb der Kellerdecke, um auch vertikale Feuchtigkeitswanderung an Kellerwänden zu unterbinden. Diese Horizontalabdichtung trennt das Mauerwerk vom feuchten Boden und schützt so das gesamte Gebäude.
In Deutschland wurden Bitumenbahnen als Standard für Horizontalsperren etwa ab den 1960er-Jahren flächendeckend eingesetzt. Ältere Gebäude aus der Zeit vor dem Zweiten Weltkrieg verfügen häufig über unzureichende oder gar fehlende Sperren. In manchen Fällen wurden lediglich dünne Pappschichten eingebaut, die nach Jahrzehnten kaum noch Schutz bieten.
Info:
Als alternative Materialien kommen heute auch Kunststofffolien, Edelstahlbleche oder Schaumglasplatten zum Einsatz. Dennoch bleibt Bitumen im Massivbau besonders verbreitet, da es kostengünstig ist, sich flexibel an Unebenheiten anpasst und bei fachgerechter Verarbeitung eine Haltbarkeit von mehreren Jahrzehnten erreicht.
Kapillar aufsteigende Feuchte und typische Schadensbilder
Die Kapillarwirkung beschreibt das physikalische Phänomen, bei dem Wasser durch feine Poren im Material nach oben transportiert wird. Bei einer defekten oder fehlenden Bitumen-Horizontalsperre macht sich dieses Problem durch charakteristische Schäden im Kellerbereich und Erdgeschoss bemerkbar.
In porösem Mauerwerk aus Ziegel, Kalksandstein oder Naturstein kann Bodenfeuchte ohne funktionsfähige Sperre bis zu ein bis zwei Metern aufsteigen. Die feinen Kapillaren im Stein saugen das Wasser regelrecht an – je enger die Poren, desto höher steigt die Feuchte. Besonders anfällig sind historische Baustoffe wie Vollziegel oder unbehandelter Granit.
Typische Symptome einer defekten Horizontalsperre und einer instabilen Kellerabdichtung sind feuchte Flecken im Sockelbereich, weiße Salzausblühungen, abplatzende Beschichtungen und ein dauerhaft muffiger Geruch in Innenräumen. Die betroffenen Wandoberflächen wirken zudem kalt und sind häufig dunkel verfärbt.
| SCHADENSBILD | URSACHE | LANGZEITFOLGE |
|---|---|---|
| Feuchte Flecken im Sockelbereich | Kapillarer Wasseraufstieg | Putzschäden, Wandzerfall |
| Salzausblühungen | Verdunstung transportiert Salze nach oben | Kristallisation zerstört Fugen |
| Abplatzender Putz | Frostsprengung und Salzkristallisation | Substanzverlust |
| Schimmelbildung | Erhöhte Wandfeuchte | Gesundheitsrisiken, Sporenbelastung |
Die gesundheitlichen Risiken sind erheblich. Feuchtes Mauerwerk begünstigt Schimmelbildung, deren Sporen die Raumluft belasten. Gleichzeitig verschlechtert sich die Wärmedämmung der nassen Mauer drastisch – Studien zeigen, dass unbehandelte aufsteigende Feuchtigkeit zu 20–30 % höheren Wärmeverlusten führen kann.
Kapillar aufsteigende Feuchtigkeit verursacht im Bereich des Sockels typische Schäden wie Salzausblühungen, feuchte Flecken und abplatzenden Putz.
Horizontalsperre Bitumen im Neubau: Aufbau und Ausführung
Eine fachgerechte Bitumen-Horizontalsperre wird heute im Neubau nach klaren Planungsvorgaben ausgeführt. Die korrekte Einbaulage und sorgfältige Verarbeitung entscheiden darüber, ob das Haus Jahrzehnte trocken bleibt oder später kostspielige Sanierungen erforderlich werden.
Der Schichtenaufbau folgt einem bewährten Prinzip. Auf dem Fundament oder der Bodenplatte aus Beton wird zunächst eine Ausgleichsschicht aufgebracht. Darauf folgt die eigentliche Bitumenbahn – heute meist polymermodifizierte Bahnen mit APP- oder SBS-Zusätzen, die eine Dehnung von über 200 % ermöglichen. Auf dieser Sperrschicht wird dann das tragende Mauerwerk aus Ziegel, Kalksandstein, Porenbeton oder Gasbeton errichtet.
Die fachgerechte Verarbeitung erfordert höchste Präzision. Bitumen Schweißbahnbahnen sind mit einer Überlappung von mindestens 15 cm zu verlegen, wobei die Stöße sorgfältig verklebt oder verschweißt werden müssen, um eine dauerhaft dichte Verbindung sicherzustellen. Besonderes Augenmerk ist auf die Anschlussdetails an vertikale Abdichtungen im Sockelbereich sowie auf Durchdringungen von Leitungen zu richten.
Die relevanten Normen – insbesondere DIN 18533 für erdberührte Bauteile und die ältere DIN 18195 – definieren Planungsgrundsätze wie die Mindesthöhe der Sperre über der Geländeoberkante. Diese muss in der Regel mindestens 30 cm betragen, um Spritzwasser und oberflächlich ablaufendes Wasser fernzuhalten.
Hinweis:
Auf der Baustelle sind mehrere Qualitätskontrollen unerlässlich, da der Untergrund eben und frei von scharfkantigen Steinen sein muss und die Abdichtung während der Maurerarbeiten vor Beschädigungen zu schützen ist. Eine lückenlose Dokumentation der Ausführung sichert zudem spätere Gewährleistungsansprüche.
Sanierung defekter Bitumen-Horizontalsperren im Altbau
Bei Gebäuden aus der Zeit zwischen 1900 und 1975 sind Bitumen- oder Dachpappensperren häufig versprödelt, gerissen oder von Anfang an mangelhaft ausgeführt worden. In diesen Fällen wird eine nachträgliche Horizontalsperre erforderlich, um die Bausubstanz zuverlässig wiederherzustellen. Für die Sanierung stehen grundsätzlich zwei Wege zur Verfügung: mechanische Verfahren und chemische Injektionen.
Mechanische Verfahren erfordern eine sorgfältige statische Planung, wobei stets nur ein kurzer Mauerabschnitt geöffnet, die neue Sperrschicht eingelegt und das Mauerwerk mit Quellmörtel kraftschlüssig verschlossen wird. Erst danach folgt der nächste Abschnitt. Bei fachgerechter Ausführung erreichen diese Verfahren eine Lebensdauer von mehreren Jahrzehnten.
Chemische Injektionsverfahren kommen ohne das Durchtrennen des Mauerwerks aus. In regelmäßigen Abständen von 10–12 cm werden Bohrlöcher gesetzt und hydrophobe Injektionsflüssigkeiten oder -cremes eingebracht. Diese Stoffe verengen oder verschließen die Kapillaren im Mauerwerk und verhindern so den weiteren kapillaren Feuchtigkeitsaufstieg.
Die Wahl des geeigneten Verfahrens hängt von mehreren Faktoren ab, insbesondere vom Mauerwerksaufbau, dem Durchfeuchtungsgrad, dem Salzgehalt und den statischen Randbedingungen. Ein Mischmauerwerk aus Naturstein und Ziegel erfordert andere Lösungen als eine homogene Kalksandsteinwand.
Bitumen im Rahmen der mechanischen Horizontalsperren
Bei mechanischen Sanierungsverfahren können Bitumenbahnen erneut als dauerhafte Sperrschicht eingebracht werden. Diese Methode eignet sich besonders für stark durchfeuchtete Wände mit massiven Salzschäden.
Beim Maueraustauschverfahren öffnen Fachbetriebe einzelne Lagerfugen der Mauerreihe, entfernen loses Material und legen neue Bitumenbahnen ein. Anschließend wird die Mauer mit nicht schwindendem Mörtel wieder verschlossen. Die Arbeiten erfolgen strikt abschnittsweise, um die Gebäudestatik nicht zu gefährden.
Für diese Anwendung kommen polymerbitumenmodifizierte Bahnen mit hoher Reißfestigkeit zum Einsatz. Sie widerstehen mechanischen Belastungen während des Einbaus und zeigen auch nach Jahrzehnten keine Versprödung. Die Alterungsbeständigkeit dieser modernen Produkte übertrifft die der historischen Materialien deutlich.
Der Arbeitsaufwand ist im Vergleich zu Injektionslösungen deutlich höher, da die Wand von innen oder außen zugänglich gemacht, der Putz entfernt und die Maßnahmen häufig über mehrere Wochen durchgeführt werden. Im Gegenzug erhält der Eigentümer eine physikalisch eindeutig wirksame Sperre, die unabhängig vom Zustand des angrenzenden Mauerwerks funktioniert.
Diese Form der Sanierung ist besonders dann die richtige Wahl, wenn das Mauerwerk bereits stark salzbelastet ist oder wenn Injektionsmittel aufgrund der Materialstruktur nicht zuverlässig eindringen können.
Bitumenbahnen werden bei mechanischen Horizontalsperren in die Lagerfugen eingebracht und stoppen dauerhaft aufsteigende Feuchtigkeit im Mauerwerk.
Alternativen zur Bitumen-Horizontalsperre: Injektion & Co.
Bei vielen Bestandsgebäuden setzen Experten heute statt Bitumenbahnen auf mineralische oder kunstharzbasierte Injektionsmittel für die nachträgliche Horizontalsperre. Diese Verfahren sind weniger invasiv und können oft bei bewohnten Gebäuden durchgeführt werden.
Die gängigsten Injektionsmittel im Überblick:
| PRODUKT | WIRKUNG | BESONDERHEITEN |
|---|---|---|
| Silikonharze | Hydrophobierung der Poren | Niedrige Viskosität, gute Penetration |
| Silane / Siloxane | Kapillarbrechend | Für verschiedene Mauerwerksarten geeignet |
| Alkalisilikate | Gelbildung in Poren | Mineralisch, umweltfreundlich |
| Paraffin | Füllt Kapillaren vollständig | VOC-frei, höchste Wirksamkeit in Tests |
Der Vergleich zu mechanischen Bitumenlösungen zeigt Vor- und Nachteile: Injektionsverfahren greifen weniger stark in die Statik ein und verursachen weniger Lärm und Schmutz. Allerdings hängt ihre Wirksamkeit stark vom Mauerwerksaufbau und vom Feuchtegrad ab.
Als weitere Alternativen kommen elektroosmotische Systeme und Chromstahlblechverfahren in Betracht. Diese können je nach Objekt und Denkmalschutzauflagen die passende Lösung darstellen. Die Eignung muss im konkreten Fall anhand von Feuchtemessungen, Salzanalysen und bautechnischen Gutachten geprüft werden.
Eine Vorabtrocknung des Mauerwerks über vier bis acht Wochen verbessert die Eindringtiefe der Injektionsmittel erheblich. Ohne diese Vorbereitung können die Poren nicht vollständig gefüllt werden.
Kosten, Lebensdauer und Planung einer Bitumen-Horizontalsperre
Dieser Abschnitt gibt einen Überblick über typische Kostenrahmen, die zu erwartende Lebensdauer sowie zentrale Planungsaspekte von Bitumen-Horizontalsperren – sowohl im Neubau als auch in der Altbausanierung.
Fachgerecht ausgeführte Bitumenbahnen im Mauerwerk erreichen eine Lebensdauer von etwa 40 bis 60 Jahren. Diese Zeitspanne hängt von mehreren Faktoren ab: dem Lastfall (reine Bodenfeuchte oder drückendes Wasser), der Qualität der Ausführung und der mechanischen Beanspruchung des Bauteils. Polymermodifizierte Bahnen schneiden dabei besser ab als reine Oxidbitumen-Produkte.
Die Kosten für nachträgliche Horizontalsperren variieren erheblich je nach Verfahren:
| VERFAHREN | KOSTEN PRO LAUFENDEM METER | BESONDERHEITEN |
|---|---|---|
| Bitumenbahn im Neubau | 5 – 10 € | Material plus Arbeitszeit |
| Maueraustauschverfahren | 150 – 300 € | Inkl. Mörtel, hoher Arbeitsaufwand |
| Mauersägeverfahren | 100 – 250 € | Maschineneinsatz, abschnittsweise |
| Paraffin-Injektion | 20 – 40 € | Schnelle Realisierung, aber mauerwerksabhängig |
| Silan / Siloxan-Injektion | 15 – 30 € | Günstig, variable Wirksamkeit |
Zusätzliche Maßnahmen wie Putzsanierung, Innendämmung oder Sockelabdichtung von außen beeinflussen die Gesamtkosten maßgeblich. Alles zusammen kann bei einem durchschnittlichen Einfamilienhaus schnell fünfstellige Beträge erreichen. Eine realistische Kostenschätzung ist nur nach Ortsbegehung und Analyse des Zustands möglich.
Hinweis:
Eine gründliche Bestandsaufnahme ist unverzichtbar, da Feuchte- und Salzanalysen das geeignete Sanierungsverfahren bestimmen. Die Planung sollte auf Basis der WTA-Merkblätter und einschlägiger Normen erfolgen.
Häufig gestellte Fragen
1. Woran erkenne ich, dass meine alte Bitumen-Horizontalsperre nicht mehr funktioniert?
2. Kann ich eine Bitumen-Horizontalsperre selbst erneuern?
3. Wie groß müssen die Wandöffnungen beim Maueraustausch für neue Bitumenbahnen sein?
4. Ist eine moderne Injektion genauso dauerhaft wie eine neue Bitumenbahn?
Zusammenfassung
Die Bitumen-Horizontalsperre ist ein zentrales Element für trockene, schimmelfreie Wände und den langfristigen Werterhalt einer Immobilie. Fachgerecht ausgeführt, schützt sie Neubauten und Bestandsgebäude über Jahrzehnte zuverlässig vor kapillar aufsteigender Feuchtigkeit. Im Neubau sichern hochwertige polymermodifizierte Bitumenbahnen und eine sorgfältige Verlegung dauerhaft die Bausubstanz und Wärmedämmung. Im Altbau ist vor jeder Maßnahme eine fundierte Feuchte- und Salzdiagnostik erforderlich, um das geeignete Sanierungsverfahren – mechanisch oder per Injektion – auszuwählen. Planung und Ausführung durch qualifizierte Fachbetriebe gewährleisten nachhaltigen Feuchteschutz und vermeiden kostspielige Folgeschäden.
