Das Wichtigste auf einen Blick
Rechtliche Grundlagen und technische Anforderungen an bodentiefe Fenster
Bevor Sie mit der Planung oder Ausführung beginnen, sollten Sie die relevanten Normen, Richtlinien und bauordnungsrechtlichen Vorgaben kennen, die bei bodentiefen Fenstern im Erdgeschoss, an Balkon, Loggia und Keller zwingend zu beachten sind.
Bodentiefe Fenster können sowohl als reine Fenster als auch als Außentür dienen. Diese Doppelfunktion bedeutet, dass sie Anforderungen aus verschiedenen Regelwerken erfüllen müssen: Landesbauordnungen, DIN 4108 zur Wärmedämmung, DIN 18040 zur Barrierefreiheit sowie DIN 18531 und DIN 18533 zur Bauwerksabdichtung. Die genaue Einordnung hängt von der Einbausituation und Nutzung ab.
Das Gebäudeenergiegesetz (GEG), das 2020 in Kraft getreten ist, fordert luftundurchlässige und dauerhaft abgedichtete Anschlussfugen. Diese Anforderung entspricht den anerkannten Regeln der Technik und gilt für alle wärmeübertragenden Umfassungsflächen. Ein bodentiefes Fensterelement ohne normgerechte Abdichtung verstößt gegen diese Vorgaben.
Die bauordnungsrechtlichen Vorgaben zur Absturzsicherung beeinflussen ebenfalls den Rahmenaufbau und die Befestigung. Je nach Bundesland gelten Brüstungshöhen zwischen 0,80 m und 1,20 m. Dies hat direkten Einfluss auf die Konstruktion des unteren Fensteranschlusses und die Integration von Sicherheitselementen in den Fensterrahmen.
Info:
Bereits in der Entwurfsphase müssen Planer wichtige Kriterien berücksichtigen: Lastabtrag, erwartete Bewegungen der Baukonstruktion, Einbauhöhe (besonders relevant ab dem 3. OG mit erhöhten Windlasten) und die genaue Einbauebene, ob in der Dämmebene oder Mauerwerksebene. Diese Entscheidungen beeinflussen alle nachfolgenden Abdichtungsdetails.
Aufbau und Funktionsweise der Abdichtung – 3-Ebenen-Modell am bodentiefen Fenster
Eine dauerhaft funktionierende Abdichtung bodentiefer Fenster berücksichtigt den dreiteiligen Aufbau der Anschlussfuge. Dieses Prinzip gilt für alle Einbausituationen und bildet die Basis für eine fachgerechte Ausführung.
Die innere Ebene, also die raumseitige Zone, muss luftdicht und dampfbremsend ausgeführt werden. Hier kommen Anschlussbänder, Folien oder spezielle Dichtstoffe zum Einsatz. Die DIN 4108-7 definiert die Anforderungen an die Luftdichtheit dieser Schicht. Ein Fehler an dieser Stelle führt zu Konvektionswärmeverlusten und kann Tauwasserausfall in der Konstruktion verursachen.
Die mittlere Ebene dient der Wärmedämmung und dem Schallschutz. Geeignete Materialien sind PU-Schaum oder Multifunktionsbänder, die Wärmebrücken minimieren und die Schallübertragung reduzieren. Diese Zone muss vollständig ausgefüllt sein, ohne Hohlräume oder Fehlstellen, die zu Kondensation führen könnten.
Die äußere Ebene schützt vor Schlagregen und Wind, muss aber gleichzeitig diffusionsoffen bleiben. Vorkomprimierte Dichtbänder, spezielle Außenfolien oder flüssige Abdichtstoffe erfüllen diese Funktion. Die Diffusionsoffenheit ist entscheidend, damit eingedrungene Feuchtigkeit nach außen austrocknen kann.
Das Prinzip „innen dichter als außen“ beschreibt das notwendige Diffusionsgefälle. Der Diffusionswiderstand nimmt von innen nach außen ab, sodass Wasserdampf aus dem Innenraum kontrolliert nach außen diffundieren kann, ohne in der Konstruktion zu kondensieren. Wird dieses Prinzip verletzt, sammelt sich Feuchtigkeit in der Fuge und führt zu Schäden.
Das 3-Ebenen-Modell sichert die Anschlussfuge bodentiefer Fenster gegen Luft, Wärmeverluste und Schlagregen ab.
Besonderheiten der unteren Schwelle – Abdichtung im Spritzwasser- und Übergangsbereich
Die größte Schadenshäufung tritt am unteren Anschluss bodentiefer Fenster auf. Dieser Bereich ist besonders gefährdet, weil hier Spritzwasser, Stauwasser und der Übergang zu Terrassen, Balkonen oder erdberührten Flächen zusammentreffen.
Die Flachdachrichtlinie fordert eine Abdichtungshöhe von mindestens 150 mm über dem fertigen Belag. Bei Terrassentüren und bodentiefen Fenstern mit Zugang ins Freie entsteht hier ein Schwachpunkt: Die geforderte Höhe steht oft im Widerspruch zu Komfort und Barrierefreiheit. In der Praxis führt dies häufig zu Kompromissen, die ohne entsprechende Ausgleichsmaßnahmen zum Schutz gegen Wasser nicht funktionieren.
Bei barrierefreien Ausführungen nach DIN 18040 sind Abweichungen von der 150-mm-Regel zulässig. Nullschwellen mit außenliegenden Entwässerungsrinnen, definiertem Gefälle vom Fenster weg und zusätzlichen Entwässerungselementen können die reduzierte Anschlusshöhe kompensieren. Die maximale Wasseranstauhöhe (max. WAH) muss dabei mindestens 50 mm über der Oberkante des Notentwässerungstrichters liegen.
Der Schichtenaufbau am Schwellenbereich folgt einer klaren Logik: tragender Rohboden, darauf die Wärmedämmung (druckfest, z. B. XPS), dann die Abdichtungsebene, anschließend Estrich und schließlich der Bodenbelag. Die Abdichtung muss lückenlos an das Fensterprofil oder die Bodenschwelle angebunden werden. Jede Unterbrechung ist eine potenzielle Schwachstelle für Wassereintritt.
Die Schnittstellenkoordination stellt eine der größten Herausforderungen dar. Rohbauer, Estrichleger, Abdichter, Fensterbauer und bei Außenanlagen auch Garten- und Landschaftsbauer müssen ihre Arbeiten aufeinander abstimmen. Ein detaillierter Plan, der alle Schichten und Anschlüsse zeigt, ist unverzichtbar. Ohne diese Abstimmung entstehen typische Fehler.
Hinweis:
Häufige Mängel im Schwellenbereich entstehen, wenn Abdichtungsfolien hinter dem Rahmen abgeschnitten statt fachgerecht angeschlossen werden, das Gefälle zum Fenster statt davon wegführt oder Kappleisten vollständig fehlen. Die Folgen treten oft erst nach Monaten oder Jahren auf, wenn der Estrichranddämmstreifen durchfeuchtet ist, sich Schimmel hinter der Sockelleiste bildet und der Bodenbelag im Randbereich aufquillt.
Materialien und Systeme zur Abdichtung bodentiefer Fenster
Für die fachgerechte Abdichtung bodentiefer Fenster stehen verschiedene Materialien und Systemlösungen zur Verfügung. Die Wahl hängt von der Einbausituation, den Anforderungen und der Beanspruchung ab.
Klassische Fugendichtstoffe wie Silikon oder Hybridprodukte haben im Schwellenbereich deutliche Grenzen. Die Abdichtungsstoffe können Bewegungen nur begrenzt aufnehmen und sind bei hoher mechanischer Belastung nicht dauerhaft dicht. Im Sockelbereich und an der unteren Schwelle sollten sie daher nur ergänzend eingesetzt werden, etwa als zusätzliche Abdichtung über einer vorhandenen Systemlösung.
Imprägnierte Fugendichtbänder bzw. Fugenbänder und Multifunktionsbänder mit ift-Eignungsnachweis eignen sich gut für seitliche und obere Anschlüsse. Sie erfüllen Anforderungen an Schlagregendichtheit, Dämmung und Schallschutz in einem Produkt. Für die untere Schwelle mit ihrer besonderen Belastung durch stehendes Wasser sind sie jedoch meist nicht ausreichend.
Abdichtungsfolien für innen und außen bilden die Basis des 3-Ebenen-Modells. Innenseitig kommen luftdichte Folien zum Einsatz, außenseitig diffusionsoffene Varianten. Die Befestigung erfolgt über spezielle Kleber oder Anputzdichtleisten. Der Untergrund muss tragfähig, staubfrei und trocken sein, damit die Verbindung dauerhaft hält.
Flüssigkunststoffe auf PMMA-Basis haben sich als Lösung für komplexe Details im Schwellenbereich etabliert. Sie bieten eine vollflächige Haftung auf unterschiedlichen Untergründen wie Beton, Estrich oder Metallprofilen. Die Rissüberbrückung ermöglicht es, Bewegungen der Konstruktion aufzunehmen. Die Verarbeitung erfordert eine sorgfältige Vorbereitung: Diamantschliff, Vakuumreinigung, zweikomponentiger Primer und Vlieseinbettung. Die schnelle Aushärtung innerhalb von Minuten ermöglicht eine zügige Weiterarbeit.
Geprüfte Systemlösungen für Nullschwellen kombinieren mehrere Komponenten: integrierte Entwässerungsrinnen, spezielle Schwellenprofile, Abdichtungsbahnen oder Flüssigkunststoffe.
Abdichtung bodentiefer Fenster in verschiedenen Bausituationen
Die Anforderungen und Detailausbildungen unterscheiden sich erheblich, je nachdem ob es sich um Neubau, Sanierung, Balkon, Loggia, Terrasse oder Keller handelt. Jede Bausituation erfordert eine spezifische Herangehensweise.
Neubau mit Terrasse
Beim Neubau mit geplanter Terrasse beginnt die Abdichtungsplanung bereits in der Entwurfsphase. Die Einbauhöhe des bodentiefen Fensters muss auf die spätere Belagstärke abgestimmt sein. Eine schwellennahe Entwässerung mit mindestens 2 % Gefälle vom Fenster weg ist zwingend erforderlich. Die horizontale Abdichtung der Bodenplatte oder des Geschossbodens muss lückenlos an die Fensterabdichtung angebunden werden. Nur wenn alle Gewerke von Anfang an koordiniert arbeiten, entsteht ein dauerhaft dichter Anschluss ohne Schwachstelle im Übergang zur Außenfläche.
Bestandssanierung Einfamilienhaus (Baujahr ca. 1975–1990)
Bei Bestandsbauten aus dieser Zeit fehlt häufig eine normgerechte Abdichtungsebene im Schwellenbereich. Der Rohboden liegt oft zu tief, sodass die geforderten Anschlusshöhen nicht erreicht werden können. Typische Lösungen sind die Aufdopplung des Schwellenbereichs, der Einbau neuer Schwellenprofile mit integrierter Abdichtung oder die Vorwandmontage des Fensters. Die verantwortliche Fachperson für die Sanierungsplanung muss auch die Gestaltung der Innenräume und einen barrierearmen Zugang berücksichtigen. Eine Fotodokumentation des Ist-Zustands vor Beginn der Arbeiten ist empfehlenswert.
Keller mit bodentiefem Fenster oder Lichtgraben
Bodentiefe Fenster im Keller fallen unter die Anforderungen der DIN 18533 für erdberührte Bauteile. Die Wassereinwirkungsklasse bestimmt die notwendige Ausführung. Drainagen, Lichtschächte und deren Anbindung an die Kellerabdichtung müssen im Gesamtkonzept berücksichtigt werden. Der Anschluss des Fensters an die vertikale Sockelabdichtung muss bis zur Geländeoberkante reichen und darüber hinaus vor Spritzwasser geschützt sein. Naturstein oder andere Materialien als Abdeckung der Lichtschächte dürfen den Wasserablauf nicht behindern.
Balkone und Loggien
Bei Balkonen und Loggien gilt die DIN 18531 mit ihren spezifischen Anforderungen an Spritzwasserbelastung und Flächenabdichtung. Die Fensterabdichtung muss in die Flächenabdichtung des Balkons integriert werden. Das Gefälle führt zur Balkonentwässerung, nicht zum Fenster. Randprofile und Tropfkanten verhindern, dass Wasser hinter die Abdichtung läuft. Bei Loggien mit überdachter Fläche sind die Anforderungen etwas geringer, aber die Prinzipien bleiben gleich.
Barrierefreie Nullschwellen fachgerecht abdichten
Barrierefreies Bauen nach DIN 18040 erfordert Null- oder Minimalschwellen für einen stufenlosen Zugang. Dies erzeugt einen Zielkonflikt mit der klassischen Anforderung an eine 150-mm-Abdichtungshöhe, der nur durch spezielle Lösungen aufgelöst werden kann.
Typische Nullschwellen-Lösungen bestehen aus einer flachen Profilschwelle, einer außenliegenden Entwässerungsrinne mit Rost und einer definierten Gefälleführung. Die Entwässerung muss an das Gebäudeentwässerungssystem angeschlossen sein. Das Außengefälle beträgt mindestens 2 % vom Fenster weg. Diese Kombination ermöglicht es, auch bei reduzierter Höhe die notwendige Entwässerungsleistung sicherzustellen.
Die Abdichtung unter und neben der Schwelle erfolgt bei Nullschwellen häufig mit Flüssigkunststoffen oder speziellen Formteilen. Das Material wird bis an das Schwellenprofil herangeführt und dauerhaft kraftschlüssig mit diesem verbunden. Der Anschlussflansch, ein vorgefertigter stauwasserdichter Flansch am Rahmenprofil, erleichtert diese Verbindung erheblich und macht seitliche Hochbaudichtungen überflüssig.
Im Bereich von Nullschwellen entstehen wärmetechnische Schwachpunkte, wenn keine thermisch getrennten Profilsysteme verwendet werden. Unter der Schwelle muss eine druckfeste, feuchteunempfindliche Dämmung (z. B. XPS) eingebaut werden. Ohne diese Maßnahmen drohen Wärmebrücken mit Tauwasserbildung und daraus resultierende Schäden an der Konstruktion.
Prüfungen durch Institute wie das ift Rosenheim weisen nach, dass auch bei reduzierter Fugenbreite und Nullschwelle bei Wasser- und Druckbeaufschlagung kein Feuchtigkeitseintritt erfolgt. Diese Nachweise sind besonders wichtig, wenn von den Standardanforderungen der Regelwerke abgewichen wird.
Die Planung eines barrierefreien Schwellenanschlusses folgt einem klaren Ablauf. Zunächst erfolgt die Detailplanung mit Festlegung aller Höhen, Gefälle und Entwässerungspunkte. Dann stimmen sich alle beteiligten Gewerke ab, um die Schnittstellen zu klären. Die Wahl fällt auf ein geprüftes System mit dokumentierter Leistungsfähigkeit. Schließlich wird die Ausführung fotografisch dokumentiert, um die fachgerechte Umsetzung nachweisen zu können.

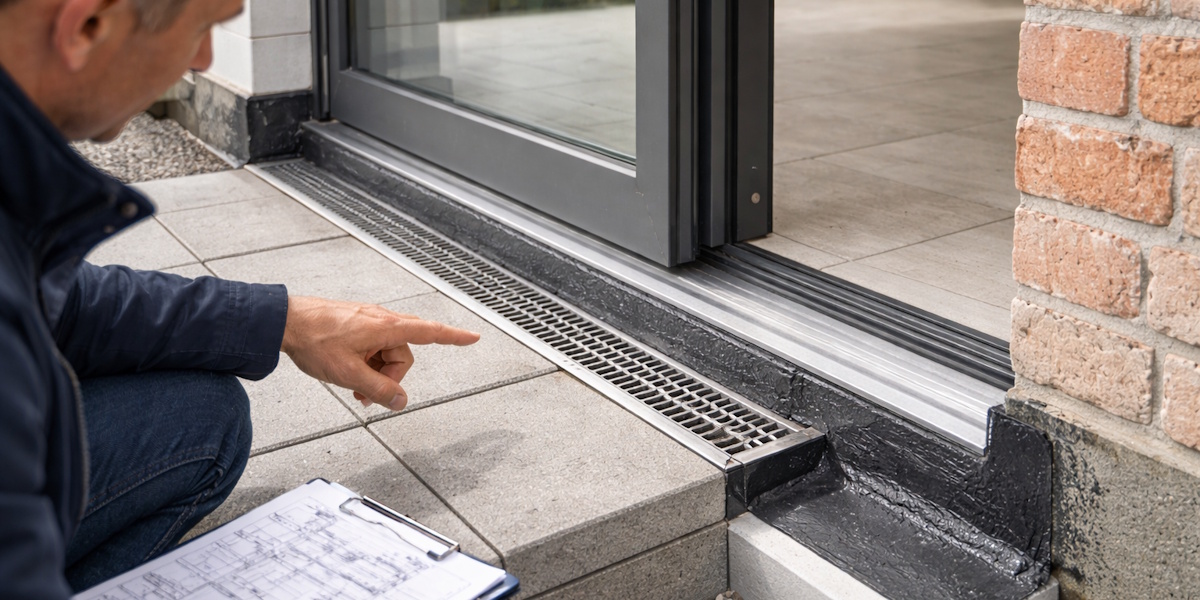

Barrierefreie Nullschwellen erfordern eine fachgerechte Abdichtung mit Entwässerung, Gefälle und wärmebrückenfreier Ausführung.
Nachträgliche Abdichtung bodentiefer Fenster im Bestand
Undichte bodentiefe Fenster im Bestand müssen häufig saniert werden, ohne dass das komplette Fenster getauscht wird. Diese nachträgliche Abdichtung erfordert eine sorgfältige Vorbereitung und die richtigen Produkte.
Die Vorbereitung beginnt mit dem Freilegen des unteren Anschlussbereichs. Je nach Bauweise bedeutet dies das Öffnen von Verblendmauerwerk, das Entfernen von Terrassenaufbau oder das Abnehmen von Sockelverkleidungen. Alte, schadhafte Abdichtungen werden vollständig entfernt. Der Untergrund wird gereinigt, bei Bedarf aufgeraut und auf Tragfähigkeit geprüft. Lose oder sandende Flächen müssen verfestigt werden.
Die neue Abdichtung wird in mehreren Schritten hergestellt. Zunächst wird der vorbereitete Untergrund grundiert. Dann erfolgt der Auftrag des Abdichtungsmaterials, beispielsweise eines 2K-Flüssigkunststoffs oder eines PMMA-Systems. Bei größeren Flächen oder zu erwartenden Bewegungen wird ein Vlies eingebettet. An Übergängen zu angrenzenden Bauteilen werden Kratzspachtelungen oder spezielle Anschlussprodukte eingesetzt.
Die neue Abdichtung muss mindestens 10 cm über die bestehende Sockelabdichtung geführt werden. Die Anbindung an Fensterprofil, Wand und angrenzende Bauteile muss lückenlos erfolgen. Überlappungen und Anschlüsse werden so ausgeführt, dass Wasser in Fließrichtung über die Verbindungsstellen läuft, nicht gegen sie.
Nach der Trocknung beziehungsweise Aushärtung der Abdichtung kann der ursprüngliche Belag wiederhergestellt werden. Klinkerschalen, Terrassenplatten oder Sockelverkleidungen werden so montiert, dass die neue Funktionsschicht nicht beschädigt wird. Der Wasserablauf muss dabei gewährleistet bleiben.
Bei komplexen Schäden sollten Sie einen Sachverständigen für Bauwerksabdichtung hinzuziehen. Durchfeuchteter Estrich, Schimmelbefall hinter der Wand oder statische Beeinträchtigungen durch Frostschäden erfordern eine fachkundige Beurteilung, bevor mit der Sanierung begonnen wird.
Häufige Ausführungsfehler und wie man sie vermeidet
Viele Feuchte- und Schimmelschäden an bodentiefen Fenstern gehen auf wenige, wiederkehrende Fehler bei der Planung und Ausführung zurück. Wer diese kennt, kann sie gezielt vermeiden.
Die typischen Mängel wiederholen sich in vielen Schadensfällen: Die Fensterabdichtung ist nicht oder nur unterbrochen an die horizontale Bauwerksabdichtung angebunden. Die Gewerke arbeiten in falscher Reihenfolge, sodass Anschlüsse nicht hergestellt werden können. Vor Nullschwellen fehlt die Entwässerung, sodass sich Stauwasser bildet und über die Dichtungsfuge eindringt. Im Ergebnis entstehen Schäden, die oft erst nach der Gewährleistungsfrist sichtbar werden.
Ungeeignete Materialkombinationen verschärfen das Problem. Dichtstoffe, die nicht miteinander kompatibel sind, haften nicht dauerhaft. Schwindanfällige Mörtel reißen von Rahmenprofilen ab. Bei der Verarbeitung werden Temperaturvorgaben ignoriert oder auf feuchtem Untergrund gearbeitet. Jeder dieser Fehler kann die Funktionsfähigkeit der gesamten Abdichtung zunichtemachen.
Planungsfehler liegen oft im Detail: Die Belagstärke wurde nicht berücksichtigt, sodass die Anschlusshöhe nicht stimmt. Gefällepläne fehlen oder wurden nicht umgesetzt. Die Bauüberwachung hat den kritischen Schwellenbereich nicht kontrolliert. Diese Versäumnisse rächen sich, wenn das erste Starkregenereignis die Schwächen offenlegt.
Hinweis:
Um Fehler zu vermeiden, ist eine frühzeitige Detailplanung erforderlich, die alle Schichten und Anschlüsse klar darstellt. Geprüfte Systemlösungen verringern das Risiko von Materialunverträglichkeiten. Die Ausführung sollte durch geschultes Personal erfolgen, das mit den eingesetzten Produkten vertraut ist. Eine Fotodokumentation der Abdichtungsschritte dient als Nachweis der fachgerechten Ausführung.
Häufig gestellte Fragen
1. Welche Norm gilt für die Abdichtung bodentiefer Fenster zur Terrasse?
2. Muss die Abdichtung immer 150 mm über dem fertigen Belag liegen?
3. Kann ich bodentiefe Fenster im Erdgeschoss selbst mit Flüssigkunststoff abdichten?
4. Wie erkenne ich, ob mein bodentiefes Fenster undicht ist?
5. Lohnt sich der Austausch alter Fenster im Zuge einer Abdichtungssanierung?
Zusammenfassung
Bodentiefe Fenster bleiben nur dann dauerhaft dicht und schadensfrei, wenn die Abdichtung von Anfang an präzise geplant und fachgerecht ausgeführt wird. Besonders sensibel ist der Schwellenbereich, da hier Spritzwasser, Stauwasser und die Anbindung an die Bauwerksabdichtung zusammenwirken. Grundlage jeder sicheren Ausführung ist das 3-Ebenen-Modell mit einer luftdichten Innenseite, einer gedämmten Mittellage und einer schlagregendichten Außenseite. Auch barrierefreie Nullschwellen lassen sich mit geprüften Systemen zuverlässig umsetzen, erfordern jedoch eine besonders sorgfältige Detailplanung und die enge Abstimmung aller beteiligten Gewerke. Wer bei komplexen Anschlüssen auf qualifizierte Fachbetriebe und gegebenenfalls Sachverständige setzt, vermeidet kostspielige Feuchteschäden und sichert die langfristige Funktion der Konstruktion.
