Aufbau Betonfußboden – Schichten, Planung und Ausführung im Neubau und Bestand

Das Wichtigste auf einen Blick

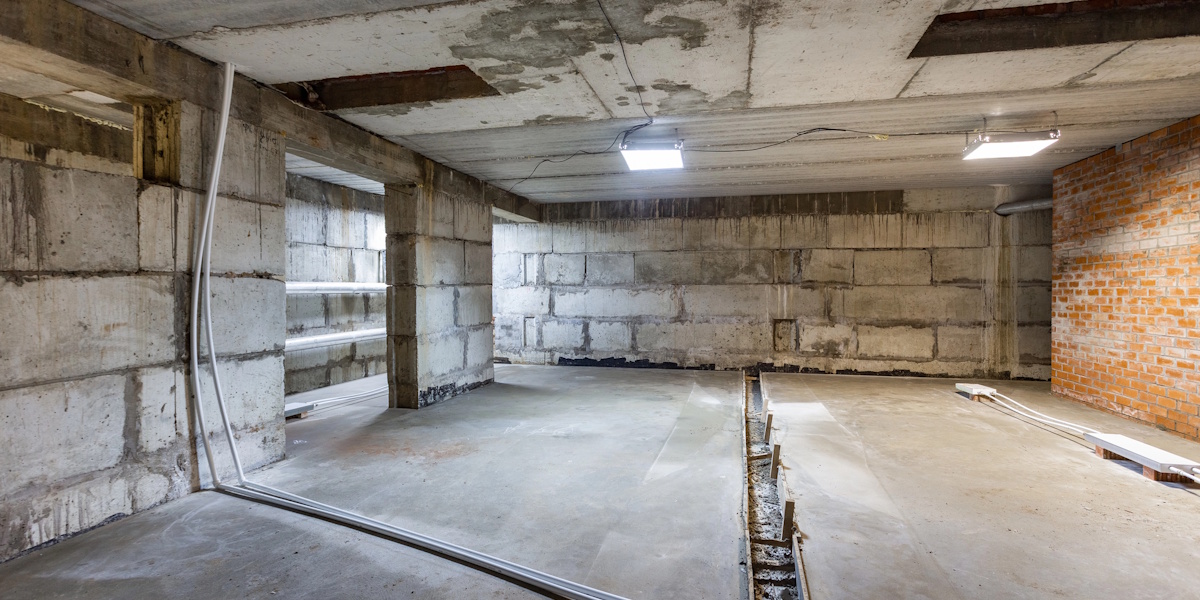

Grundlagen: Funktionen und typische Schichten eines Betonfußbodens

Dieses Kapitel beschreibt den grundsätzlichen Aufbau und die Funktionen der einzelnen Bodenschichten. Ein typischer Bodenaufbau besteht aus mehreren Schichten, darunter Rohboden, Wärmedämmung, Trittschalldämmung und Estrich.

Funktionen der Schichten:

• Lastabtragung durch die tragende Betonplatte
• Wärme- und Trittschalldämmung für Energieeffizienz und Wohnkomfort
• Feuchtigkeitsschutz gegen aufsteigende Feuchtigkeit aus dem Erdreich
• Ebenheit und Oberflächenqualität für den Bodenbelag

Die Wahl zwischen Estrich und Beton hängt von der statischen Beanspruchung des Bodens ab. Estrich wird häufig in Wohnbereichen verwendet, während Beton für höhere Belastungen geeignet ist.

Standardkonstruktion im Neubau:

Bei Kellern und Garagen liegt der Nutzboden häufig direkt auf der Betonbodenplatte oder einem dünnen Estrich mit anderen Anforderungen an Abrieb, Feuchte und Rutschsicherheit.

Aufbau eines Betonfußbodens auf neuer Bodenplatte (Neubau)

Hier wird der typische Aufbau eines Betonfußbodens im Neubau Schritt für Schritt dargestellt – von der Erdplanie bis zum fertigen Bodenbelag. Die Vorgehensweise folgt der zeitlichen Einbaureihenfolge.

Schichten in der Einbaureihenfolge (Beispiel Einfamilienhaus 2025):

1. Erdplanum und Untergrundvorbereitung
2. Schottertragschicht
3. PE-Folie
4. Stahlbetonplatte
5. Abdichtung
6. Wärmedämmung
7. Estrich
8. Bodenbelag

Untergrundvorbereitung, Schottertragschicht und Sauberkeitsschicht

Dieser Abschnitt beschreibt die Schichten unterhalb der Fundamentplatte, die für Frostschutz und gleichmäßige Lastabtragung sorgen. Der Untergrund muss fest und tragfähig sein.

Herstellung des Planums:

• Aushub von 30–40 cm unter der Oberkante der Bodenplatte
• Entfernung aller organischen Schichten (z. B. Wurzeln, Humus)
• Kontrolle der Tragfähigkeit durch Bodengutachter

Der Unterbau besteht aus Schotter oder Kies mit einer Körnung von ca. 16–32 mm und Sand als Ausgleichsschicht. Eine moderne Bodenplatte sollte mindestens 80 cm tief in den Boden eingebaut werden, um frostsicher zu sein und das Gebäude vor drückendem Wasser zu schützen.

Schottertragschicht:

• Körnung 0/32 oder 0/45, mindestens 15 cm dick
• Eine kapillarbrechende Schicht aus etwa 15–30 cm Schotter oder Kies verhindert aufsteigende Feuchtigkeit und gewährleistet Frostsicherheit
• Verdichtung mit Rüttelplatte in zwei Lagen inklusive Verdichtungsnachweis

Eine Sauberkeitsschicht kann optional als dünne Sandschicht über dem Schotter eingebaut werden, um die Folie vor Beschädigungen zu schützen. Bei hohen Präzisionsanforderungen wird alternativ eine 5–8 cm dicke Schicht aus Magerbeton (C12/15) eingesetzt.

Bodenplatte aus Stahlbeton: Dicke, Bewehrung und Betonqualität

Die Bodenplatte ist das tragende Element des Betonfußbodens und wird nach statischen Anforderungen dimensioniert. Die Mindeststärke einer Betonplatte liegt bei 10–15 cm, bei hoher Belastung ist mehr erforderlich.

Typische Spezifikation für Einfamilienhäuser:

• Dicke: 20–25 cm
• Betonklasse: C25/30
• Doppelte Bewehrung mit Q-Matten (z. B. Q133 oder Q188)

Die Schalung sollte aus Brettern von ca. 27 mm Dicke und Pflöcken bestehen, um die Gussfläche zu begrenzen. Der Abstand zur Schalung muss ca. 3–4 cm betragen, um die Stabilität zu gewährleisten.

Bewehrungsstahl wird verwendet, um die Tragfähigkeit des Betons zu erhöhen und Risse zu vermeiden. Die Bewehrung der Bodenplatte erfolgt meist durch Stahlstäbe, die in den Beton eingelegt werden, um die Stabilität bei Zuglasten zu erhöhen. Bewehrung aus Baustahlmatten, die auf Abstandshaltern liegen, wird eingesetzt, um Zugkräfte aufzunehmen und Risse zu vermeiden.

Betonverarbeitung:

• Der Beton sollte gleichmäßig in die Schalung gefüllt werden
• Ein Betonrüttler entfernt Lufteinschlüsse und sorgt für eine dichte Struktur des Betons
• Abziehen und Oberflächenglätten im plastischen Zustand
• Sobald der Beton begehbar ist, kann er mit einer Flügelglättmaschine mechanisch geglättet werden

Der Beton muss langsam aushärten und ist in den ersten Tagen vor schnellem Austrocknen durch Abdecken oder Besprühen mit Wasser zu schützen. Die volle Belastbarkeit des Betons wird nach ca. 28 Tagen erreicht.

Abdichtung gegen Bodenfeuchte und drückendes Wasser

Die Abdichtung ist entscheidend gegen kapillar aufsteigende Feuchte und richtet sich nach der Wasserbelastungsklasse. Eine feuchtigkeitssperrende PE-Folie verhindert, dass Betonwasser in den Untergrund fließt.

Typische Abdichtungssysteme:

• PE-Folie als Trennlage: Robuste Baufolie oder Kunststoff-Plane dient zur Abdichtung und verhindert das Aufsteigen von Feuchtigkeit
• Bitumenbahnen: Bei erhöhter Bodenfeuchte
• Kunststoffmodifizierte Bitumendickbeschichtungen: Bei drückendem Wasser
• WU-Beton (Weiße Wanne): Bei höchster Wasserbeanspruchung

Die Abdichtung muss an aufgehenden Wänden angeschlossen und bis über Oberkante fertiger Fußboden hochgeführt werden. Durchdringungen sind sorgfältig auszubilden, um die Sperrwirkung nicht zu unterbrechen.

Wärmedämmung, Trittschalldämmung und Estrichaufbau

Dieser Abschnitt behandelt den Aufbau oberhalb der Abdichtung, der für Energieeffizienz und Wohnkomfort sorgt. Eine Dampfbremse wird häufig auf mineralischen Untergründen verlegt, um Feuchtigkeitsschäden zu vermeiden und die Lebensdauer des Bodenbelags zu erhöhen.

Typische Dämmstoffe:

Eine Dampfbremse aus Alu wird auf mineralischen Untergründen verlegt, um die Wärmedämmung und den Schallschutz zu verbessern. Je schwerer der Estrichbelag und je weicher die Dämmschicht, desto besser ist die Schalldämmung. Zwei Lagen Dämmschicht, wie Trittschalldämmung in Kombination mit Wärmedämmung, erhöhen die Wirkung des Schallschutzes.

Schwimmender Estrich:

• Zementestrich CT-C25-F4 bis CT-C30-F5
• Dicke: ca. 45–65 mm
• Randdämmstreifen an allen Wänden
• Trennlage zwischen Dämmung und Estrich
• Bei großen Flächen sind Dehnungsfugen einzuplanen, um Risse durch Temperaturänderungen zu verhindern

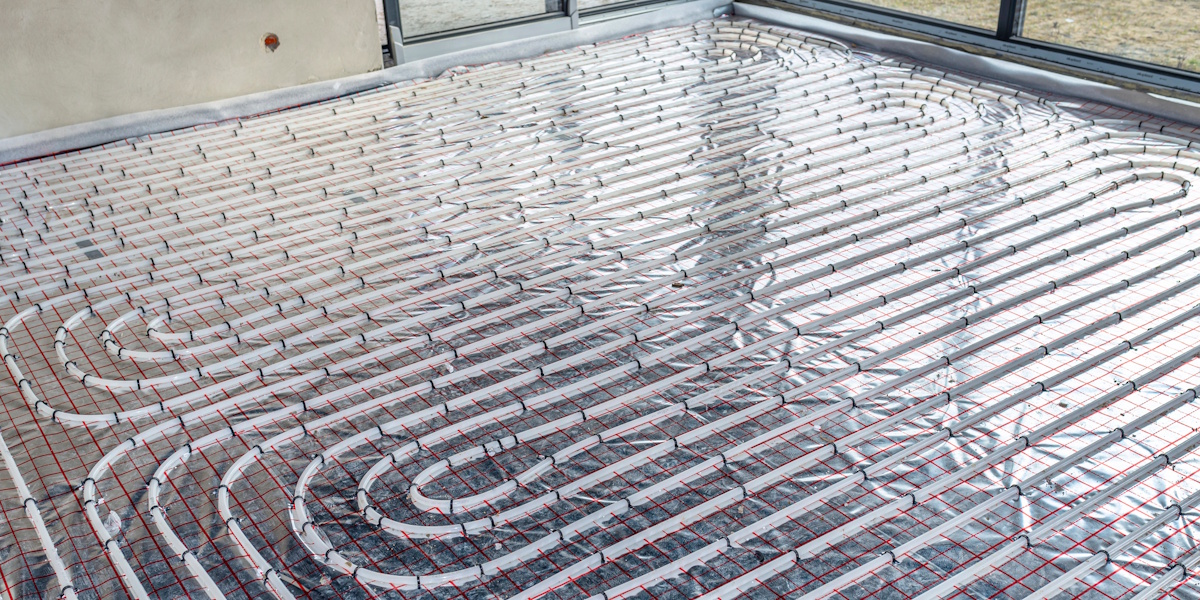

Betonfußboden mit integrierter Fußbodenheizung

Dieser Abschnitt zeigt, wie Heizrohre in den Bodenaufbau integriert werden, welche Systemunterschiede es gibt und welche Aufbauhöhen realistisch sind. Die Heizungsrohre der Fußbodenheizung werden im gleichmäßigen Abstand schneckenförmig auf der Trittschall- und Wärmedämmung verlegt.

• Klassische Variante: Warmwasser-Fußbodenheizung auf Dämmlage mit Noppen- oder Tackersystemplatte, überdeckt von Zement- oder Anhydritestrich
• Estrichüberdeckung: Meist ca. 45–50 mm über den Rohren
• Gesamtaufbauhöhe: 90–120 mm ab Abdichtung
• Dünnschicht-Systeme: 20–30 mm Aufbauhöhe für Sanierungen

Aufbau Fußbodenheizung auf neuer Betonbodenplatte

Hier wird der typische Schichtenaufbau für beheizten Estrich im Neubau beschrieben. Zementfließestriche haben in der Regel eine Körnungsgröße von maximal 8 mm und eine Aufbauhöhe von etwa 6 cm und sind unbewehrt, was sie für die Integration von Fußbodenheizungen geeignet macht.

Reihenfolge der Schichten:

1. Bodenplatte
2. Abdichtung
3. Wärmedämmung
4. Systemplatte mit Noppen
5. Heizrohre
6. Heizestrich
7. Oberbelag

Planungsaspekte:

• Hydraulischer Abgleich für gleichmäßige Wärmeverteilung
• Maximale Vorlauftemperaturen je nach Belag (Fliesen vertragen höhere Temperaturen als Parkett)
• Aufheizprotokoll nach Estrichverlegung einhalten

Dehn- und Bewegungsfugen im Estrich müssen exakt mit den Rohrkreisen abgestimmt sein, um Schäden zu vermeiden. Die Kreise sollten an Steuerfugen enden.

Fußbodenheizung auf bestehendem Betonboden nachrüsten

Dieser Abschnitt bezieht sich auf Sanierungsfälle, bei denen ein alter Betonfußboden erhalten bleibt. Moderne Fußbodenheizungen können auch in Altbauten nachträglich installiert werden, da sehr dünnschichtige Heizsysteme verfügbar sind, die einfach über der Dämmschicht vergossen werden.

Typische Vorgehensweise:

• Haftzugprüfung und Ebenheitskontrolle des Bestandsbetons
• Grundierung der Oberfläche
• Ggf. Ausgleichsspachtel für Unebenheiten
• Dünnschichtiges Heizsystem (Frässystem oder Noppenmatte)
• Verguss mit Nivelliermasse
• Neuer Belag

Das Problem der begrenzten Aufbauhöhe (oft nur 40–50 mm verfügbar) erfordert die Abstimmung mit Türen, Treppenanschlüssen und Fensterelementen. Wärme- und Feuchteschutz sollten neu bewertet werden, um Kondensat und Energieverluste zu vermeiden.

Besonderheiten im Altbau: Betonfußboden erneuern und sanieren

Dieser Abschnitt behandelt typische Situationen im Bestand: dünne Altbaubodenplatten, fehlende Abdichtungen und begrenzte Aufbauhöhen in Kellern, Garagen und Erdgeschossen von Gebäuden aus den 1950er- bis 1970er-Jahren.

• Problematik alter Bodenplatten: Häufig ohne umlaufende Perimeterdämmung, unklare Betondeckung, keine horizontale Abdichtung gegen Erdreich
• Sanierung von innen: Neue Abdichtungsschichten, kapillarbrechende Schichten, nachträgliche Innendämmungen auf bestehenden Betonböden
• Risiken bei Kompletterneuerung: Setzungen angrenzender Fundamente, Abfangen von Mauer und Wänden erfordern eine fachliche Planung durch einen Statiker

Niedrige Fußbodenaufbauten im Bestand

Hier werden speziell Altbauten mit geringer lichter Raumhöhe und engen Türanschlusshöhen behandelt. Die Materialwahl muss besonders sorgfältig erfolgen.

Lösungen mit geringer Aufbauhöhe:

• Zementäre Spachtelmassen (3–10 mm)
• Dünne Gussasphaltschicht (ca. 20–25 mm)
• Flache Trockensysteme für Fußbodenheizung
• Dünne Beläge (Designbelag, Linoleum)

Trotz geringer Aufbauhöhen muss ein grundlegender Feuchte- und Wärmeschutz sichergestellt werden. Leistungsfähige Dämmstoffe mit geringer Dicke wie PUR oder PIR sowie in Sonderfällen auch Vakuumdämmplatten können gezielt eingesetzt werden.

Bei Kellerräumen ist die Frage der Nutzung (z. B. Lager, Hobbyraum oder Wohnraum) klar zu definieren, weil hiervon der zulässige Mindestaufbau und die erforderliche Abdichtungsqualität abhängen.

Feuchtigkeitsschäden und Betonsanierung

Dieser Abschnitt skizziert, wie bei feuchten oder geschädigten Betonfußböden vorgegangen werden sollte. Eine gründliche Ursachenermittlung ist der erste Schritt.

Typische Schadensbilder:

• Abplatzender Beton und Risse
• Abgelöste Beschichtungen
• Salzausblühungen
• Schimmel an Sockeln
• Muffiger Geruch

Vorgehensweise:

• Ursachenermittlung (fehlende Abdichtung, drückendes Wasser, Kondensat)
• Betoninstandsetzung (Freilegen korrodierter Bewehrung, Reprofilierung)
• Neuaufbau der Oberlage (Abdichtung, Estrich, Belag)

Bei tragenden Bauteilen wie der Bodenplatte muss unbedingt ein Tragwerksplaner einbezogen werden, bevor Betonschichten tiefergehend entfernt werden.

Gestaltung, Oberflächenbearbeitung und Oberflächenschutz von Betonfußböden

Dieser Abschnitt behandelt die optische und funktionale Gestaltung von Betonoberflächen – von geschliffenem Sichtbeton bis zur rutschfesten Industriehalle. Die Rolle der Oberfläche geht weit über die Ästhetik hinaus.

• Estrich- vs. Betonoberfläche als Nutzschicht: Matte, polierte, eingefärbte oder strukturierte Oberflächen je nach Nutzung
• Materialrezeptur: Körnung bis 8 mm bei Estrich, bis 32 mm bei Beton
• Nach dem Aushärten: Der Sichtbeton kann mit Diamantschleifmaschinen geschliffen und poliert werden

Rutschsicherheit und Nutzungsanforderungen

Hier werden sicherheitsrelevante Aspekte der Betonoberfläche thematisiert. Die Anforderungen hängen vom Einsatzbereich ab.

R-Klassen und Gleitreibungskoeffizient:

Oberflächenbearbeitungen zur Rutschhemmung:

• Besenstrich für Außenflächen
• Abreiben für moderate Rauheit
• Kugelstrahlen für Industrieflächen
• Strukturierte Beschichtungen für Garagen und Werkstätten

Die Anforderung an Rutschsicherheit sollte aus Nutzung und Arbeitsschutz abgeleitet werden.

Oberflächenschutzsysteme für Betonfußböden

Dieser Abschnitt behandelt Schutzschichten gegen Abrieb, Chemikalien und Feuchte. Beton ist offenporig und muss daher mit einem Versiegelungsmittel wie Epoxidharz oder Acryl, behandelt werden, um ihn gegen Schmutz und Flüssigkeiten zu schützen.

Systemarten:

• Imprägnierungen: Porenverengend, optisch fast neutral
• Dünnbeschichtungen (PU, EP): Matt bis glänzend, guter Schutz
• Versiegelungen und Wachse: Für Wohnbereich geeignet

Auswahlkriterien:

• Chemische und mechanische Beanspruchungen
• Reinigung
• Optik (glänzend vs. matt)
• Diffusionsoffenheit bei Altbauten

Beim Einsatz in Garagen ist auf Beständigkeit gegenüber Tausalzen und Öl zu achten. Beschichtungen mit ausreichender Schichtdicke und Rutschhemmung sind zu wählen.

Häufig gestellte Fragen

Zusammenfassung

Ein fachgerecht ausgeführter Betonfußboden bildet die Grundlage für ein dauerhaftes und komfortables Gebäude. Der Schichtenaufbau aus Tragschicht, Bodenplatte, Abdichtung, Dämmung, Estrich und Belag funktioniert nur im abgestimmten Zusammenspiel. Bodengutachten und statische Planung sind entscheidend für eine sichere und wirtschaftliche Ausführung. Feuchte- und Wärmeschutz bestimmen maßgeblich Energieeffizienz und Schadensvermeidung. Eine sorgfältige Verarbeitung sowie eine durchdachte Planung im Neubau oder unter angepassten Bedingungen im Bestand sichern langfristig Qualität und Werterhalt.
