Wanddurchführung Kabel – Grundlagen
Wanddurchführungen ermöglichen eine sichere, dichte und mechanisch geschützte Leitungseinführung durch Außen- und Kellerwände. Sie sind das Bindeglied zwischen Außenbereich und Gebäude – und damit kritisch für die Bauwerksintegrität.
Unter einer Wanddurchführung für Kabel versteht man Bauteile und Dichtungssysteme zur Führung von Leitungen durch Beton, Mauerwerk oder WU-Beton. Kabeldurchführungen sind in verschiedenen Ausführungen erhältlich, die für die sichere Durchführung von Stromkabeln, Datenleitungen und Netzwerkkabeln in Innen- und Außenbereichen geeignet sind.
- Kabelarten: Typische Anwendungen umfassen Erdkabel, Steuerleitungen, Daten- und Telefonkabel sowie Mikrorohre und Leerrohre für eine spätere Nachbelegung.
- Einsatzbereiche: Diese reichen vom Einfamilienhaus über Industrie- und Gewerbebauten bis hin zu Trafostationen und Außenanlagen wie Gartenhäusern oder Außenbeleuchtungssystemen.
Achtung!
Ohne fachgerechte Durchführung entstehen Probleme und Risiken, da Feuchtigkeit Schimmel und Korrosion verursacht, Gaszutritt die Gesundheit gefährdet, Wärmeverluste die Energiekosten erhöhen und ungeschützte Leitungen mechanisch beschädigt werden.
Planung der Wanddurchführung für Kabel
Eine sorgfältige Planung mit Blick auf Kabelquerschnitt, Leitungsanzahl, Wandaufbau und Wasserlastfall bildet die Basis für eine dauerhaft dichte und zukunftssichere Lösung.
- Bedarfsermittlung: Welche Kabel werden heute benötigt (z.B. Strom 3×1,5 mm², 5×2,5 mm²)? Welche Reserven für spätere Leitungen sollten durch Leerrohre oder Mikrorohre eingeplant werden? Leerrohre oder Schutzhülsen schützen Kabel vor scharfen Kanten und ermöglichen den Austausch oder das Hinzufügen weiterer Kabel.
- Wandaufbau und Lastfälle: Die DIN 18533 regelt die Abdichtung von Kellerwänden gegen Bodenfeuchte und Wasser. Unterscheiden Sie zwischen Mauerwerk, Beton und WU-Beton. Relevant sind Lastfälle wie Bodenfeuchte, nicht drückendes Wasser (W1-E) und drückendes Wasser (W2.1-E).
- Kernbohrungsgröße: Gängige Durchmesser sind 80, 100 und 150 mm für Ringraumdichtungen und Systeme wie HSI90/HSI150. Für die Installation von Kabeldurchführungen sind Kernbohrungen mit einem Durchmesser von 50 mm oder mehr erforderlich, um eine zuverlässige Abdichtung zu gewährleisten. Zu große Bohrungen erhöhen den Aufwand und Dichtungsbedarf.
- Positionierung: Planen Sie die Hauseinführung in der Bodenplatte oder Kellerwand unter Berücksichtigung von Geländehöhe, Drainage und Frosttiefe. Strom- und Datenleitungen sollten getrennt geführt werden. Installationszonen sind wichtig, da Leitungen in Wänden nur senkrecht oder waagerecht verlaufen sollten.
- Zukunftssicherheit: Wählen Sie kombinierte Systeme oder Mehrfachdurchführungen, um spätere Nachrüstungen (z. B. Wallbox, PV-Anlage oder Glasfaser) ohne neue Kernbohrung zu ermöglichen.

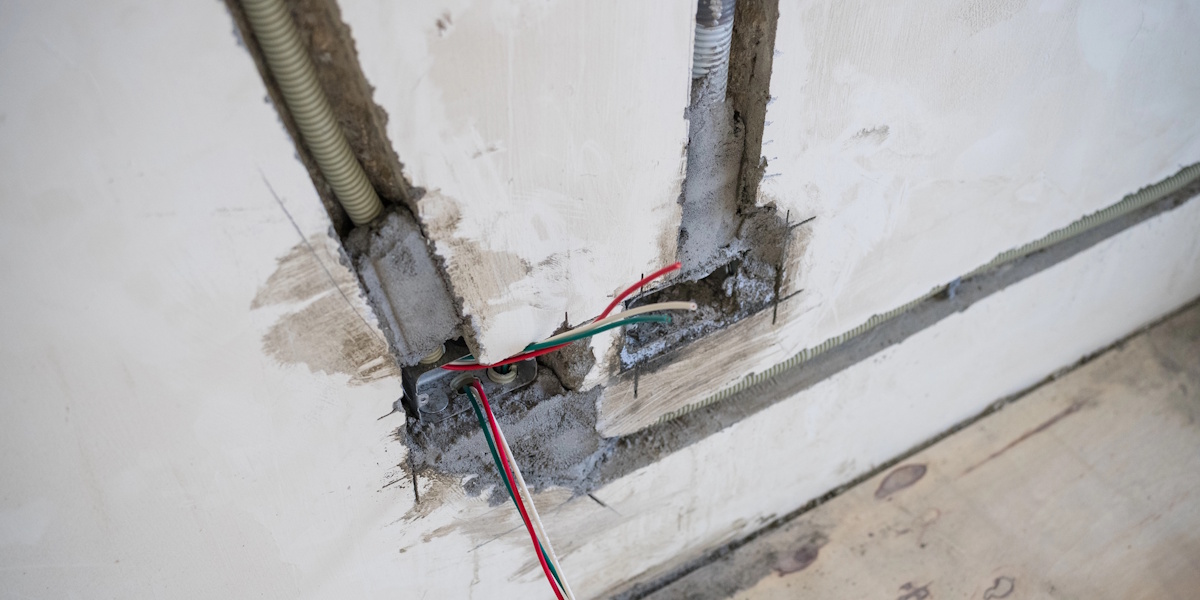

Kabelquerschnitt, Wandaufbau und Wasserlastfall bestimmen die sichere Planung einer Wanddurchführung.
Systemarten für Wanddurchführungen von Kabeln
Die wichtigsten Systemtypen umfassen Ringraumdichtungen, Mauerdurchführungen, Luftdichtungsmanschetten sowie Schrumpf- und Injektionssysteme für Neubau und Bestandsbau.
| SYSTEMTYP | EINSATZ | BESONDERHEIT |
|---|---|---|
| Ringraumdichtung | Kernbohrungen 80/100/150 mm | Gas- und wasserdicht, Einzel-/ Mehrfachkabel |
| Warmschrumpf-Hauseinführung | Erdkabeleinführungen | Schrumpfschlauch + Dichtungsmasse |
| Luftdichtungsmanschetten | Innen, Dampfbremsen | Für KfW-Effizienzhaus, Passivhaus |
| Einbetoniersysteme (HSI90/HSI150) | Neubau, Bodenplatten | Integration während Betonage |
| Andübelsysteme (HSI150 DFK) | Bestandsbau | Geteilte Deckel für verlegte Kabel |
| Speziallösungen | Trafostationen, Baustrom | Dichtkissen, isolierte Erdungsdurchführungen |
Ringraumdichtungen sind spezielle Dichtungssysteme, die für die sichere Durchführung von Kabeln durch Wände, Decken oder andere Baukörper entwickelt wurden und gegen Wasser, Gas und Schmutz abdichten. Für moderne Häuser mit Wärmedämmverbundsystemen sollten thermisch getrennte Durchführungen verwendet werden, um Wärmebrücken und Schimmelbildung zu vermeiden.
Hinweis:
Die Wahl der richtigen Wanddurchführung hängt davon ab, ob Kabel innerhalb eines Gebäudes oder durch eine Außenwand geführt werden. Im Innenbereich steht die Ästhetik und der Brandschutz im Vordergrund, während im Außenbereich Abdichtung und Isolierung wichtig sind.
Montage: Kabel sicher und normgerecht durch die Wand führen
Die fachgerechte Montage – ob im Bestand oder im Neubau – ist entscheidend für die Dichtheit und Lebensdauer.
- Neubau mit Einbetonierbauteilen: Während der Schalungsarbeiten werden Bauteile ausgerichtet und fixiert. Kabelschutzrohre werden angeschlossen, später erfolgt die Bestückung mit Systemdeckeln und Dichtpackungen.
- Kernbohrungen: Bei Bohrdurchmessern ab 50 mm kommen Bohrkronen mit Staub- und Wasserschutz zum Einsatz. Eine sorgfältige Reinigung der Bohrung vor dem Einsetzen von Ringraumdichtungen ist Pflicht. Bei Außenwänden sollte das Bohrloch leicht schräg nach außen abfallend gebohrt werden, um zu verhindern, dass Regenwasser eindringt.
- Nachträgliche Mini-Durchführungen: Moderne Systeme arbeiten mit nur 25-mm-Bohrloch und Membraninjektionsharz, das in ca. 30 Minuten aushärtet – geeignet für Kabeldurchmesser von 7–15 mm.
- Schrumpfsysteme: Bei Warmschrumpftechnik wird mit Heißluft gearbeitet, Kaltschrumpf erfolgt werkzeuglos. Die Kontrolle des gleichmäßigen Anliegens ist bei jeder Arbeit essenziell.
- Luftdichtungsmanschetten innen: Die Montage erfolgt auf einem sauberen und staubfreien Untergrund. Die Kabel werden beschädigungsfrei durchgeführt und die Durchführung wird vollflächig verklebt.
- Typische Fehler bei der Montage: Die Verwendung von Montageschaum oder Silikon als Hauptabdichtung ist nicht normgerecht. Unsachgemäße Kabelbündelung, fehlende Dehnreserven und Missachtung der vorgegebenen Anzugsdrehmomente führen zu Undichtigkeiten. Der Biegeradius des Kabels muss beachtet werden, um Adernbrüche zu vermeiden.
Info:
Moderne Kabeldurchführungen bieten nicht nur Schutz vor mechanischen Schäden und Feuchtigkeit, sondern auch eine einfache Montage, die Zeit und Kosten bei der Installation spart.
Normen, Dichtheitsanforderungen und typische Anwendungen
Normgerechte Wanddurchführungen bieten rechtliche Sicherheit, beugen Reklamationen vor und sind sowohl im Wohnbau als auch in der Industrie gefordert.
- DIN 18533: Diese Norm regelt die Abdichtung von erdberührten Bauteilen wie Kellerwänden gegen Bodenfeuchte sowie Wasser und definiert Lastfälle wie W1-E und W2.1-E.
- WU-Richtlinie: Einbauteile für Kabeldurchführungen müssen mit wasserundurchlässigem Beton (WU-Beton) kompatibel geplant werden.
- Dichtheitsklassen: Gas- und wasserdichte Systeme erreichen Prüfdrücke bis 1,0 bar für Membraninjektion und bis 3 m Wassersäule für bestimmte Kellerabdichtungen. Es sollten UV-beständige Dichtmassen verwendet werden, um dauerhafte Gas- und Wasserdichtigkeit zu gewährleisten. Die Wandöffnung muss wasserdicht versiegelt werden, um den Eintritt von Wasser zu verhindern.
- Private Anwendungen: Typische Anwendungen sind Hauseinführungen für Strom, Telekommunikation und Internet sowie die Versorgung von Garage, Gartenhaus, Pooltechnik, Außenbeleuchtung und Wallboxen. Kabeldurchführungsdosen sorgen für einen sauberen Abschluss und verhindern Zugluft, insbesondere bei Außenwänden oder gedämmten Fassaden. Für den Außenbereich sind zudem UV-beständige und witterungsfeste Kabel erforderlich.
- Gewerblich-industrielle Anwendungen: Trafostationen, Schalthäuser, Produktionshallen und Infrastrukturprojekte benötigen Mehrfachdurchführungen für viele Strom-, Steuer- und Datenleitungen. In brandschutzrelevanten Wänden verhindern spezielle Kabelboxen die Ausbreitung von Rauch und Feuer für bis zu 90 Minuten. Bei Durchführungen durch feuerhemmende Wände müssen Zwischenräume oft mit nicht brennbaren Materialien gefüllt werden.
- Wirtschaftliche Aspekte: Professionelle Systeme haben zwar höhere Materialkosten, sind aber durch geringeren Montageaufwand, höhere Zuverlässigkeit und Vermeidung von Feuchteschäden langfristig wirtschaftlicher. Kabelkanäle ermöglichen eine einfache Montage auf Wänden oder Fußleisten, ohne in die Bausubstanz einzugreifen.
Häufig gestellte Fragen
1. Kann ich Kabel einfach mit PU-Schaum oder Silikon abdichten?
2. Welche Kernbohrungsgröße ist üblich?
3. Brauche ich getrennte Wanddurchführungen für Strom- und Datenkabel?
4. Wie werden ungenutzte Durchführungen verschlossen?
5. Wie lange dauert eine nachträgliche Kabeldurchführung?
Zusammenfassung
Eine fachgerecht geplante und ausgeführte Wanddurchführung für Kabel gewährleistet eine dauerhaft sichere Gebäudeeinführung und erfüllt alle technischen Anforderungen. Sie schützt die Bausubstanz und die installierten Leitungen zuverlässig vor Feuchtigkeit und schädlichen Einflüssen, reduziert Energieverluste und entspricht den geltenden Normen. Die Wahl des geeigneten Systems hängt maßgeblich von Wandaufbau, Wasserbelastung und Kabelanzahl ab. Zum Einsatz kommen je nach Anforderung Lösungen wie Ringraumdichtungen, Mauerdurchführungen oder Manschettensysteme. Bei Unsicherheiten empfiehlt sich die Einbindung von Fachbetrieben oder Produktspezialisten, um eine langlebige und wartungsarme Ausführung sicherzustellen.
