Grundlagen des Rohrgrabenaushubs
Unter Rohrgrabenaushub versteht man das gezielte Anlegen schmaler, langgestreckter Gräben für die Verlegung von Rohrleitungen, Kabeln und Entwässerungssystemen. Typische Anwendungsbereiche sind der Kanalbau für Abwasserleitungen, die Verlegung von Trinkwasser- und Gasleitungen sowie Hausanschlüsse im privaten und kommunalen Bereich.
Jeder Rohrgraben weist eine definierte Tiefe, Breite und Linienführung auf. Diese Abmessungen werden auf den Durchmesser des Rohrs, die Verlegeart und die erforderliche Überdeckungshöhe abgestimmt. Die Regelverlegetiefe ergibt sich dabei aus der Frosttiefe, den Verkehrslasten und den Anforderungen des jeweiligen Versorgungsträgers.
Der Grabenaushub gehört zu den ersten Bauphasen eines Leitungsprojekts. Die Position und Tiefe des Grabens legen die spätere Lage von Entwässerungsleitungen, Versorgungsmedien und Anschlüssen dauerhaft fest. Fehler in dieser Phase sind später nur mit erheblichem Aufwand zu korrigieren.
Wichtig ist die Unterscheidung zwischen Baugruben und Rohrgräben: Während Baugruben für Fundamente angelegt werden und oft größere Flächen umfassen, sind Rohrgräben schmal und langgestreckt. Beide unterliegen zwar ähnlichen Sicherheitsanforderungen, unterscheiden sich jedoch in ihren geometrischen Vorgaben.
Info:
Der Aushub erfolgt je nach Projektgröße und örtlichen Gegebenheiten maschinell mit Kettenbaggern oder Minibaggern, in sensiblen Bereichen oder bei Kreuzungen mit Bestandsleitungen auch von Hand. Häufig kombinieren erfahrene Baufirmen beide Verfahren für optimale Ergebnisse.
Rechtliche Grundlagen und Normen (DIN 4124, DIN EN 1610)
Der Rohrgrabenaushub ist in Deutschland klar normiert. Verstöße gegen diese Vorgaben führen nicht nur zu erheblichen Sicherheitsrisiken, sondern können auch rechtliche Konsequenzen nach sich ziehen – von Bußgeldern bis zur persönlichen Haftung bei Unfällen.
Die DIN 4124 regelt die grundlegenden Anforderungen an Baugruben und Gräben. Sie definiert Maße, zulässige Böschungen, Verbauanforderungen und Arbeitsraumbreiten für allgemeine Tiefbauarbeiten. Diese Norm gilt als Basiswerk für alle Aushubarbeiten im deutschen Tiefbau.
Speziell für Entwässerungskanäle und Abwasserleitungen gilt die DIN EN 1610. Diese europäische Norm enthält detaillierte Anforderungen an Grabenbreiten, Rohrbettung, Verfüllung und Verdichtung. Sie berücksichtigt die besonderen Belastungen, denen Kanäle und Leitungen im Betrieb ausgesetzt sind.
| NORM | ANWENDUNGSBEREICH | ZENTRALE INHALTE |
|---|---|---|
| DIN 4124 | Baugruben und Gräben allgemein | Böschung, Verbau, Arbeitsraum, Sicherheit |
| DIN EN 1610 | Abwasserleitungen und -kanäle | Grabenbreiten, Bettung, Verfüllung |
| DIN EN 1997 | Geotechnische Bemessung | Standsicherheitsnachweise |
| DIN 4084 | Böschungs- und Geländebruchberechnungen | Standsicherheit bei Sonderfällen |
Die Mindestgrabenbreiten richten sich nach dem Rohraußendurchmesser (OD), der Nennweite (DN) sowie der Grabentiefe. Beide Normen enthalten tabellarische Vorgaben, die bei der Planung verbindlich zu berücksichtigen sind.
Bei Abweichungen von normativen Standardfällen – etwa bei sehr großen Tiefen, ungünstigen Bodenverhältnissen oder besonderen Belastungen an der Grabenkante – sind zusätzliche Standsicherheitsnachweise nach DIN EN 1997, DIN 1054 oder DIN 4084 zu erbringen. Diese Nachweise dokumentieren, dass die gewählte Bauweise auch unter den spezifischen Projektbedingungen sicher ist.

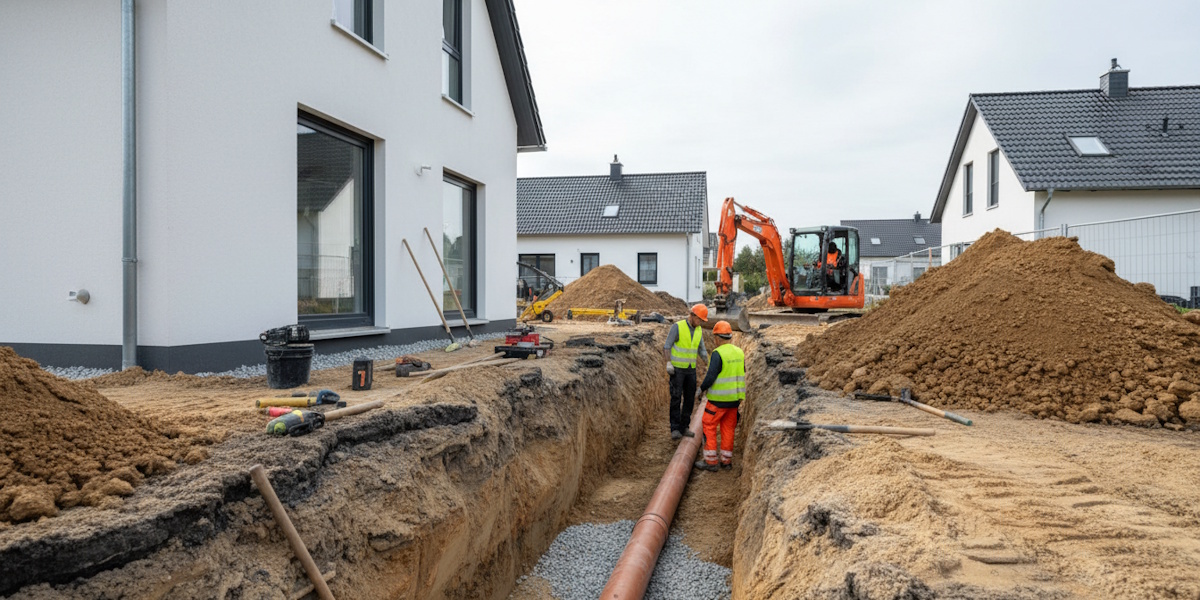

Rohrgrabenaushub nach DIN 4124 und DIN EN 1610 für sichere und normgerechte Tiefbauarbeiten.
Planung des Rohrgrabenaushubs
Eine gründliche Planung von Trasse, Tiefe, Breite und Bauablauf bildet die Grundlage für einen sicheren und wirtschaftlichen Rohrgrabenaushub. Wer an dieser Stelle spart, muss später häufig mit erhöhtem Aufwand für Nacharbeiten oder mit zusätzlichen Kosten durch Sicherheitsrisiken rechnen.
Die Boden- und Baugrunduntersuchung steht am Anfang jeder seriösen Planung. Durch Bohrungen und Laboranalysen werden Bodenart – ob bindig oder nicht bindig – sowie Tragfähigkeit und Konsistenz ermittelt. Diese Informationen bestimmen später die Wahl zwischen Böschung und Verbau.
Ebenso wichtig ist die Ermittlung des Grundwasserstands einschließlich saisonaler Schwankungen. Bei hohen Wasserständen wird eine Wasserhaltung erforderlich, etwa durch Wellpoint-Anlagen oder eine offene Wasserhaltung mit Pumpen. Die Kosten hierfür müssen frühzeitig einkalkuliert werden.
Die Trassenplanung legt die Leitungsführung fest: Gefälle bei Schmutzwasserleitungen, Tiefe unter Oberkante Gelände, Lage im Verhältnis zu bestehenden Leitungen und Bauwerken. Kreuzungen und Parallelführungen zu anderen Medien erfordern besondere Aufmerksamkeit.
Die Dimensionierung der Grabenbreite basiert auf dem Rohrdurchmesser, dem erforderlichen Arbeitsraum und der geplanten Verbauart. Die DIN-Tabellen liefern konkrete Werte für die Mindestbreite in Abhängigkeit von diesen Parametern. Eine Zulage für Verbaugeräte ist gegebenenfalls zu berücksichtigen.
Der logistische Bauablauf umfasst die Abfolge der Bauabschnitte, die Einrichtung von Materiallagerplätzen, die Zufahrten für Bagger und Lkw sowie die Organisation der Entsorgung oder Wiederverwendung des Aushubmaterials. Moderne Verfahren wie das Flüssigbodenverfahren ermöglichen eine direkte Wiederverfüllung mit aufbereitetem Material und können die Entsorgungskosten deutlich reduzieren.
Sicherheit, Böschung und Verbau nach DIN 4124
Personensicherheit hat beim Rohrgrabenaushub oberste Priorität. Die Wahl zwischen Böschung und Verbau richtet sich streng nach DIN 4124 und den örtlichen Bodenverhältnissen.
Für die Grenzwerte ohne Verbau gilt: Gräben bis 1,25 m Tiefe dürfen in der Regel ohne Verbau mit senkrechten Wänden hergestellt werden, sofern der Boden ausreichend standfest ist und keine zusätzlichen Lasten an der Grabenkante wirken. Bei bindigen Böden und günstigen Bedingungen ist unter bestimmten Voraussetzungen eine Tiefe bis 1,75 m mit einem Böschungswinkel von mindestens 45 ° zulässig.
Gräben über 1,75 m Tiefe müssen grundsätzlich vollständig geböscht oder verbaut werden. Eine Ausnahme bildet nur der Fall, dass ein rechnerischer Standsicherheitsnachweis die Sicherheit der gewählten Bauweise belegt.
Die zulässigen Böschungswinkel hängen von der Bodenart ab:
| BODENART | TYPISCHER BÖSCHUNGSWINKEL | HINWEISE |
|---|---|---|
| Sand, locker | ca. 45 ° | Natürlicher Schüttwinkel beachten |
| Ton, steif | bis ca. 60 ° | Wassergehalt prüfen |
| Fels, standfest | bis ca. 80 ° | Klüftung berücksichtigen |
| Organischer Boden | Verbau erforderlich | Keine Böschung zulässig |
Die exakten Werte sind stets der Norm und dem projektspezifischen Baugrundgutachten zu entnehmen. Bei Böschungshöhen über 5 m oder bei der Abweichung von den Standardböschungen ist ein rechnerischer Standsicherheitsnachweis nach DIN 4084 erforderlich.
Für den Verbau gelten klare Anforderungen an die Höhe über der Grabenkante: Bei einer Grabentiefe bis 2 m muss der Verbau mindestens 0,05 m über die Geländeoberkante reichen, darüber mindestens 0,1 m. Der Verbau darf erst nach ausreichender Verfüllung und Verdichtung gezogen werden.
Info:
Gängige Verbauarten im Rohrgraben sind Trägerbohlwände, Spundwände sowie moderne Grabenverbaugeräte wie Gleitschienen- oder Boxverbau. Letztere eignen sich besonders für schmale Grabenbreiten und ermöglichen ein effizientes Arbeiten bei gleichzeitig hohem Sicherheitsniveau.
Mindestbreiten, Arbeitsraum und Rohrbettung
Eine korrekt dimensionierte Grabenbreite und ausreichender Arbeitsraum sind entscheidend für die Arbeitssicherheit und die fachgerechte Verlegung der Rohre. Zu schmale Gräben gefährden die Sicherheit der Beschäftigten und erschweren zugleich die fachgerechte Herstellung der Rohrleitungen.
Der Arbeitsraum bezeichnet den Abstand zwischen Rohrmantel und Grabenwand bzw. Verbauwand. Nach DIN 4124 gelten typische Mindestwerte von etwa 0,5 m bei geböschten Gräben und 0,6 m bei verbauten Gräben. Diese Werte stellen sicher, dass sich Arbeiter sicher bewegen und Montagearbeiten zuverlässig durchführen können.
Bei Mehrfachleitungen oder Stufengräben gelten besondere Mindestbreiten, die aus den Normtabellen zu entnehmen sind. In jedem Fall ist der größte ermittelte Wert maßgeblich für die Ausführung.
Ausnahmen von den Mindestbreiten sind nur bei engen örtlichen Verhältnissen zulässig, wenn zusätzliche Sicherheitsmaßnahmen getroffen werden oder der Graben nachweislich nicht betreten wird. Solche Abweichungen sind zu dokumentieren und zu begründen.
Die Rohrbettung und Arbeitsraumverfüllung erfolgen nach DIN EN 1610 lagenweise. Geeignete Materialien wie Sand oder Kies werden in Schichten von maximal 30 cm eingebracht und verdichtet. Eine Betonbettung kommt bei besonderen statischen Anforderungen zum Einsatz. Die fachgerechte Bettung gewährleistet die sichere Lastabtragung und verhindert Setzungen am Rohrstrang.
| GRABENTIEFE | MINDESTBREITE GEBÖSCHT | MINDESTBREITE VERBAUT |
|---|---|---|
| bis 1 m | OD + 0,4 m | OD + 0,4 m |
| 1 m bis 1,75 m | OD + 0,5 m | OD + 0,6 m |
| über 1,75 m | OD + 0,5 m | OD + 0,7 m |
Sicherer Arbeitsraum und fachgerechte Rohrbettung bei der Leitungsverlegung.
Besondere Herausforderungen beim Rohrgrabenaushub
Nicht jedes Projekt verläuft nach dem Standardschema. In problematischen Situationen reichen die üblichen Lösungen nicht aus, und besondere technische oder organisatorische Maßnahmen werden erforderlich.
Schwierige Böden wie sehr weiche, organische oder stark wassergesättigte Schichten stellen besondere Anforderungen. Hier können Bodenverbesserungen, spezielle Verbauarten oder sogar Gefrierwände notwendig werden. Das Flüssigbodenverfahren bietet in solchen Fällen eine interessante Alternative: Ausgehobenes Material wird mit Bindemitteln versetzt und als fließfähiger, selbstverdichtender Boden wiedereingebaut.
Hohe Grundwasserstände erfordern eine zeitlich begrenzte Absenkung mit geeigneten Wasserhaltungsverfahren. Dabei sind die Auswirkungen auf Nachbarbebauung und benachbarte Vegetation zu kontrollieren. Eine unzureichende Wasserhaltung führt zu instabilen Grabenwänden und gefährdet Mensch und Material.
In beengten innerstädtischen Lagen ist die Grabenbreite normgerecht, aber so schlank wie möglich zu wählen. Spezielle Grabenverbaugeräte ermöglichen hier sicheres Arbeiten auch bei minimalem Platzbedarf. Der Bereich für Materiallagerung und Baufahrzeuge muss sorgfältig geplant werden.
Kreuzungen mit Bestandsleitungen für Gas, Wasser, Strom oder Telekommunikation erfordern eine präzise Ortung vor Baubeginn, Handschachtung im unmittelbaren Umfeld der fremden Leitungen und abgestimmte Sicherungsmaßnahmen. Beschädigungen können schwerwiegende Folgen haben – von Versorgungsunterbrechungen bis zu Personenschäden.
Achtung!
Winterliche Bedingungen und Frost bringen zusätzliche Risiken: Rutschgefahr auf der Baustelle, Frostlockerung der Böschungen und eingeschränkte Verdichtbarkeit des Bodens. Das Aushubmaterial muss frostfrei gelagert werden, wenn es für die Wiederverfüllung vorgesehen ist.
Häufig gestellte Fragen
1. Wie tief darf ein Graben ohne Verbau ausgehoben werden?
2. Welche Norm gilt bei Abwasserleitungen?
3. Wie wird die Mindestgrabenbreite für ein Rohr DN 200 bestimmt?
4. Wann ist ein statischer Standsicherheitsnachweis erforderlich?
5. Darf Aushubmaterial wiederverwendet werden?
Zusammenfassung
Ein sicherer Rohrgrabenaushub erfordert eine sorgfältige Planung sowie die konsequente Einhaltung der Normen DIN 4124 und DIN EN 1610. Diese Regelwerke basieren auf langjähriger Erfahrung und dienen vor allem der Unfallvermeidung und Bauqualität. Bodenbeschaffenheit, Grundwasserstand und örtliche Randbedingungen beeinflussen maßgeblich die Wahl der Bauweise. Eine frühzeitige Baugrunduntersuchung hilft, Risiken zu erkennen und teure Verzögerungen zu vermeiden. Fachgerecht bemessene Arbeitsräume, geeignete Grabenbreiten und eine korrekte Rohrbettung sichern die dauerhafte Funktion der Leitungsanlage.
